背景
随着中国经济的快速发展,大量的加气站油站在城市、乡村、街道、高速公路边如雨后春笋一般拔地而起。加气站加油站的兴建在方便人们出行的同时,也带来了不安全的因素。因此,强化加气站加油站安防工程的建设对保障人民和财产的安全有着极端重要的意义。
需求分析

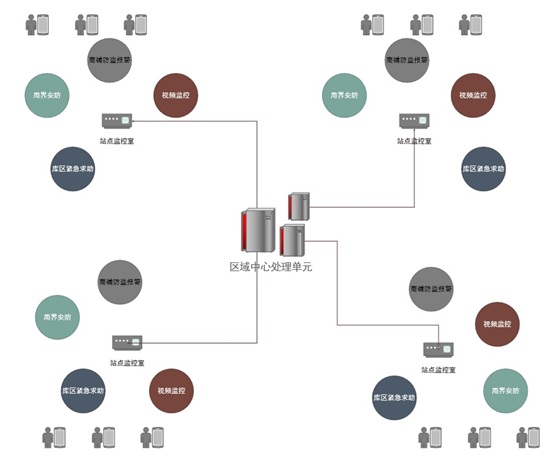

从总体上看,加气站加油站周界安防及紧急报警系统整体解决方案可以被分为两个部分:加气站加油站本地周界安防及紧急报警系统和整个地区的加油站集中管控系统。两个系统是有机整合在一起,加气站加油站周界安防及紧急报警系统作为整个远程联网集中管控系统的基础和节点,通过软硬件设备结合现有网络,将整个地区的加油站周界安防及紧急报警系统连接起来,便于管控管理中心随时对下属的任何一个加油站进行实时了解。
现状及功能分析
目前,加气站加油站所占地都在100*100米以下,呈四边形或不规则多边形分布,多面围墙外加一个开放式的出入口,一般在站内需设立4-5个摄像机,少数加油站可增设至8个摄像机,监视站内业务流程的棚区摄像机需采用变焦镜头,配合旋转云台作全面的巡视和重点监控,营业厅、财务室和库区采用定焦镜头,全场景监视所辖范围。从美观考虑,在室内可安装一体化半球型摄像机。在监控室设置一台嵌入式硬盘录像机,通过显示器层-面的按扭控制遥控摄像机的监控范围。
在围墙上设备入侵报警检测设备,油库区、加油机、监控室、财务室和销售点面设计紧急按钮,有紧急情况时,可按下紧急按钮发出报警,并且在销售店面、财务室和油库区设置红外+微波探测设备,有异常情况发生时,本地报警的同时通过网络把报警信号传到分控中心或110报警中心(在联网的情况下)。因此,加油站视频监控系统的组成包括:网络视频服务器;中央监控电脑;中央监控软件;摄像机;云台(可选);云台解码器(可选)紧急按钮和周界安防及紧急报警系统。
通过以上的分析和实际项目的实践经验,艾礼富Alef加气站与加油站周界安防及紧急报警的子系统划分为周界安防子系统、紧急求助子系统、商铺防盗子系统、视频联动子系统,共计4个子系统的有机结合。
系统简介
艾礼富Alef加气站与加油站周界安防及紧急报警系统是集通信、信息于一体的综合警情管理平台,将红外探测、电子技术、计算机技术、互联网技术等先进的科技应用于报警和警情管理中。平台以IP网络为核心,快速响应市场人性化与个性化的需求为设计思想,扩大安防外部应用,实现设备集中管理与数据共享。
设计思想
标准:系统架构采用分布式应用部署,集中管理的标准设计。
理念:系统设计以快速响应市场人性化和个性化需求为理念。
行业:面向行业应用进行开发,结合客户的项目应用需求,体现客户使用平台的管理价值。
模式:以全IP网络的产品为核心,扩大安防外围应用,实现集中管理与数据共享。
信心:掌握自主研发产品和方案的核心,努力打造优秀产品;勇于承担社会责任,积极参与安防建设,创造安防品牌服务。
设计原则
适用性:保证安防警情管理平台的合理性、完整性和稳定性,确保性能满足不同行业需求和规模的不断扩大; 解决事件高发期的数据质量。
兼容性:实现对原有不同种类、品牌的前端探测系统的统一接入和管理。
安全性:保证管理平台自身安全性和外围接入内部专线的安全性;实现各级管理部门权限的灵活设置、自由分组、分级和权限扩展。
共享性:实现用户多个职能部门信息共享与集成。
设计目标
面向报警联动的协同指挥调度:为各级部门提供现场图片以及便于取证的录像资料数据,注重以突发事件为核心,通过联网可以让本地、接警中心管理人员及时掌握所辖片区的安全情况。
面向资源共享的综合指挥调度:实现分布多叉树组网模式,可以设置多级接警中心,通过多台中心服务器和对应的逻辑关系,进行分级监控和管理,实现多种跨区域各类资源的有效共享,实现所有机构的上下级调用和协同工作。
系统特点
数字化:系统中主干信息流从低速的RS485转向高速的TCP/IP通信。
网络化:全面支持ADSL、E1、T3、PSDN、VPN、光纤专线、局域网。
集成化:集成多种设备。
智能化:红外、微波、震动、声波多种检测手段,实现报警系统的智能化。
平台架构

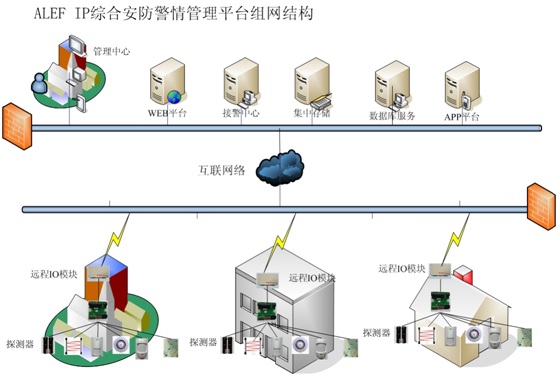

基于全IP的智能报警平台与监控平台的完美结合的统一管理平台,多层分布式的架构支持大量先进技术的集成,保证系统平台的合理性、完整性和可靠性。主要包括探测器层、汇接层、媒体交换层和服务展示层。
1、接警平台与外部的接口

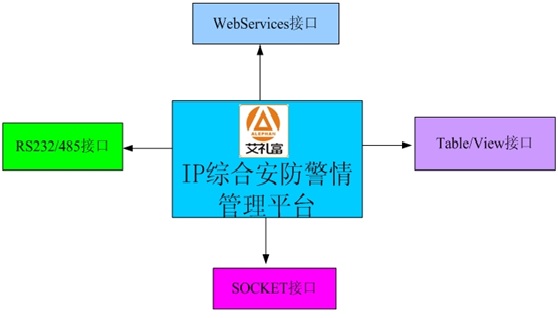

接警平台开方式的架构支持多种与外部系统(如DVR、NVR和监控管理平台)的接口,主要包括以下几种接口:
2、平台主要功能
强大的地理信息系统功能,N级电子地图架构
报警管理和视频联动功能
灵活的分级管理和多接警中心
支持多种设备混合组网
多级服务器架构,便于分散管理
完备的多用户权限管理
远程维护与升级管理
技术优势
基于IP的通信技术:实现与媒体流、图像数据流转发共用以太网络资源,不再要求专属于总线信号资源;
NET技术:实现多层平台架构,实现C/S、B/S的完美结合,基于SOA的设计理念,提供良好的开放性和扩展性;
多层架构:探测器层、汇接层、媒体交换层、数据层和服务展示层分级,提升系统的可扩展性并提升系统性能;
容错管理:多接警中心的架构,降低对硬件的要求,支持集群和失效转移,提供更好的容错和冗余;
安全技术:系统内部的接口采用自定义协议,并在传输层中加密,提供多层的身份认证,保证系统数据安全。
周界安防子系统
一般来说,加气站和加油店的占地面积都比较小,并且地势开阔,无高楼或其他建筑,并且附件的居民区与之相距较远,再加上加油站加气站一般不配备安防系统的专职维护人员,在系统设备时,需要尽可能的使安装、调试(其实艾礼富Alef加气站与加油站周界安防及紧急报警在出厂时已经调测完毕,在现场只需按序号安装即可)及使用都采用“一键式”,即只需要按下“启动/停止”按钮即可,不涉及更复杂的操作。
免信号线的总线制红外报警系统示意图
在实际的系统中,加油站加气站的周界入侵防范系统采用“免信号线总线制报警系统”,围墙上的主动红外入侵探测器(红外对射)只需供电而无须信号线,减少由于线路被破坏而对后期的维护产生额外的工作和技术难度。

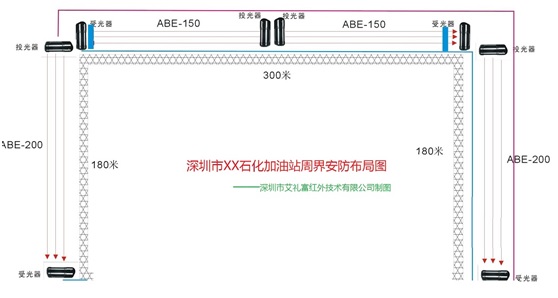

深圳市某加油站实际布局示意图
紧急求助子系统与商铺防盗子系统
紧急救助子系统主要用于即时的突发事件的紧急求助,如打架、抢劫、发现起火漏电等情况时,就近按下紧急按钮,会立即上报至接警中心,接警中心接警后会立即下发指令到相关区域人员的手机客户端上。从按下按钮起到人员到达现场,时间不超过1分钟。
并且接警中心自按钮按下的时刻起,调动附近的摄像机开始取图并录像,以保存实时的录像资料。
商铺在入口、售卖厅及库房、财务室安装被动式红外+微波探测器,营业时撤防,闭业时布防,在闭业的时间段时如有入侵行为发生时,及时上报到油站气站的监控室,并且根据实际的设置决定是否报到区域中心。
视频联动子系统
○界面支持各种语言更改
○简洁的操作界面,功能图标全新设计
○用户自定义个性化开机画面及待机画面
○主界面报警显示,有文字、地图、视频等多种方式可选择
○报警视频复核功能,支持DVR、NVR、及网络摄像机的视频接入

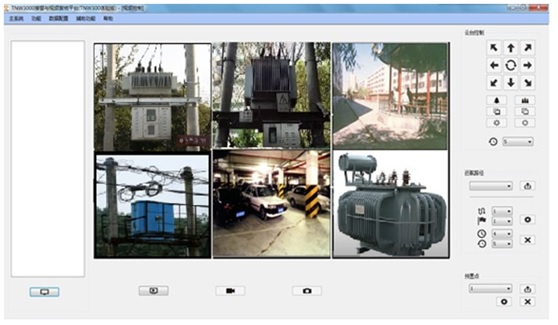

-- 报警时直接弹出1-9幅视频画面
-- 视频抓拍
-- 对摄像机的云台进行控制:设置预置点、巡航路径、焦距调整等
-- 多个报警视频画面同时显示,可选择其一进行放大显示
-- 可以手动查看某一摄像头的实时影像
-- 视频播放兼容H.265、H.264视频编码标准
○支持两种模式的报警地图定位:本地地图和在线百度地图
○在报警地图上显示报警点时,可直接用鼠标操作开关及布撤防
○防区报警时,联动最多8个输出
○可以对设备组一次性布撤防,也可以单独对某一设备布撤防
○开关组配置,设备组任意配置
○每页最多显示128个开关,开关名称任意更改,选择不同开关组进行控制
○设备配置中有智能复制功能
○支持5000台网络设备
○设备通过局域网、互联网上报到该平台
○单个防区的报警语音可自行定义
○系统数据可备份
○向设备协防的客户端发布信息
○每个设备组最多可以配置32个客户端

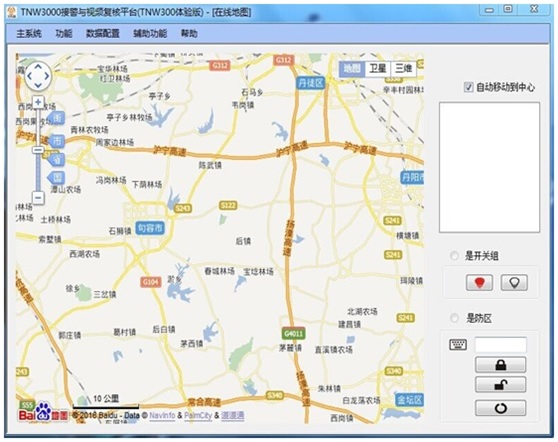

百度地图在线定位

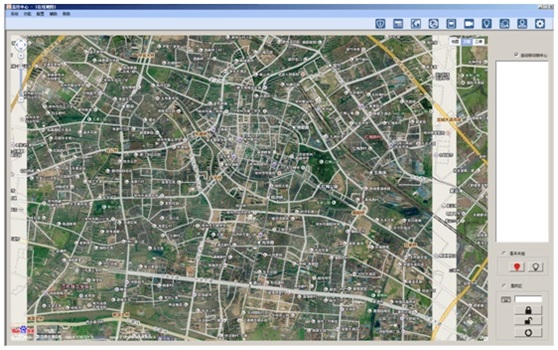

百度地图在线定位

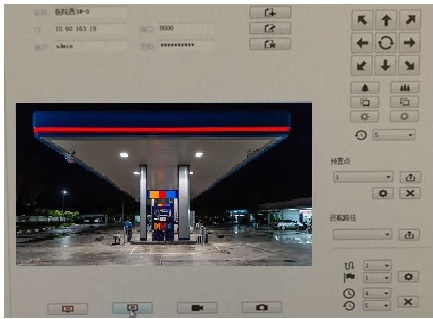

报警时直接弹出现场画面
设备清单表
项 | 零件号 | 描述 |
站点机房设备 | ||
001 | AL-7416-IP | AL-7416-IP总线制主机 |
002 | DY-DC12V-7A | 蓄电池(黑色密封) |
003 | DY-DC12V-2A | 12V2A开关电源-有孔金属外罩 |
004 | HC-103 | 声光警号 |
005 | IH-LC08P-16 | 无线汇聚器-16防区启用 |
周界入侵防防范设备 | ||
006 | IH-1607 | 无线单防区地址模块 |
007 | ABE-100 | 三光束红外对射100米 |
008 | ABE-200 | 三光束红外对射200米 |
009 | AL-50L | 50CM不锈钢支架-弯 |
公共区域紧急求助设备 | ||
010 | IH-1607 | 无线单防区地址模块 |
011 | HO-01B | 紧急按钮B型 |
财务室、库房、售卖点防盗设备 | ||
012 | IH1608P | 无线红外 |
013 | TNW-3000 | 接警与视频复核平台软件 |
